Определение типов межсетевых экранов


Существуют два основных типа межсетевых экранов: межсетевые экраны прикладного уровня и межсетевые экраны с пакетной фильтрацией. В их основе лежат различные принципы работы, но при правильной настройке оба типа устройств обеспечивают правильное выполнение функций безопасности, заключающихся в блокировке запрещенного трафика. Из материала следующих разделов вы увидите, что степень обеспечиваемой этими устройствами защиты зависит от того, каким образом они применены и настроены.

Межсетевые экраны прикладного уровня

Межсетевые экраны прикладного уровня, или прокси-экраны, представляют собой программные пакеты, базирующиеся на операционных системах общего назначения (таких как Windows NT и Unix) или на аппаратной платформе межсетевых экранов. Межсетевой экран обладает несколькими интерфейсами, по одному на каждую из сетей, к которым он подключен. Набор правил политики определяет, каким образом трафик передается из одной сети в другую. Если в правиле отсутствует явное разрешение на пропуск трафика, межсетевой экран отклоняет или аннулирует пакеты.

Правила политики безопасности усиливаются посредством использования модулей доступа. В межсетевом экране прикладного уровня каждому разрешаемому протоколу должен соответствовать свой собственный модуль доступа. Лучшими модулями доступа считаются те, которые построены специально для разрешаемого протокола. Например, модуль доступа FTP предназначен для протокола FTP и может определять, соответствует ли проходящий трафик этому протоколу и разрешен ли этот трафик правилами политики безопасности.

При использовании межсетевого экрана прикладного уровня все соединения проходят через него (см. рис. 10.1). Как показано на рисунке, соединение начинается на системе-клиенте и поступает на внутренний интерфейс межсетевого экрана. Межсетевой экран принимает соединение, анализирует содержимое пакета и используемый протокол и определяет, соответствует ли данный трафик правилам политики безопасности. Если это так, то межсетевой экран инициирует новое соединение между своим внешним интерфейсом и системой-сервером.


Межсетевые экраны прикладного уровня используют модули доступа для входящих подключений. Модуль доступа в межсетевом экране принимает входящее подключение и обрабатывает команды перед отправкой трафика получателю. Таким образом, межсетевой экран защищает системы от атак, выполняемых посредством приложений.

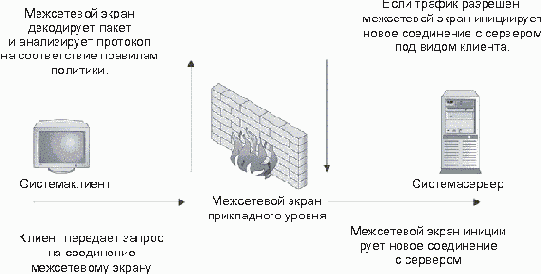

Рис. 10.1.  Соединения модуля доступа межсетевого экрана прикладного уровня

Примечание

Здесь подразумевается, что модуль доступа на межсетевом экране сам по себе неуязвим для атаки. Если же программное обеспечение разработано недостаточно тщательно, это может быть и ложным утверждением.

Дополнительным преимуществом архитектуры данного типа является то, что при ее использовании очень сложно, если не невозможно, "скрыть" трафик внутри других служб. Например, некоторые программы контроля над системой, такие как NetBus и Back Orifice, могут быть настроены на использование любого предпочитаемого пользователем порта. Следовательно, их можно настроить на использование порта 80 (HTTP). При использовании правильно настроенного межсетевого экрана прикладного уровня модуль доступа не сможет распознавать команды, поступающие через соединение, и соединение, скорее всего, не будет установлено.

Межсетевые экраны прикладного уровня содержат модули доступа для наиболее часто используемых протоколов, таких как HTTP, SMTP, FTP и telnet. Некоторые модули доступа могут отсутствовать. Если модуль доступа отсутствует, то конкретный протокол не может использоваться для соединения через межсетевой экран.

Межсетевой экран также скрывает адреса систем, расположенных по другую сторону от него. Так как все соединения инициируются и завершаются на интерфейсах межсетевого экрана, внутренние системы сети не видны напрямую извне, что позволяет скрыть схему внутренней адресации сети.

Примечание

Большая часть протоколов прикладного уровня обеспечивает механизмы маршрутизации к конкретным системам для трафика, направленного через определенные порты. Например, если весь трафик, поступающий через порт 80, должен направляться на веб-сервер, это достигается соответствующей настройкой межсетевого экрана.



Межсетевые экраны с пакетной фильтрацией

Межсетевые экраны с пакетной фильтрацией могут также быть программными пакетами, базирующимися на операционных системах общего назначения (таких как Windows NT и Unix) либо на аппаратных платформах межсетевых экранов. Межсетевой экран имеет несколько интерфейсов, по одному на каждую из сетей, к которым подключен экран. Аналогично межсетевым экранам прикладного уровня, доставка трафика из одной сети в другую определяется набором правил политики. Если правило не разрешает явным образом определенный трафик, то соответствующие пакеты будут отклонены или аннулированы межсетевым экраном.

Правила политики усиливаются посредством использования фильтров пакетов. Фильтры изучают пакеты и определяют, является ли трафик разрешенным, согласно правилам политики и состоянию протокола (проверка с учетом состояния). Если протокол приложения функционирует через TCP, определить состояние относительно просто, так как TCP сам по себе поддерживает состояния. Это означает, что когда протокол находится в определенном состоянии, разрешена передача только определенных пакетов. Рассмотрим в качестве примера последовательность установки соединения. Первый ожидаемый пакет - пакет SYN. Межсетевой экран обнаруживает этот пакет и переводит соединение в состояние SYN. В данном состоянии ожидается один из двух пакетов - либо SYN ACK (опознавание пакета и разрешение соединения) или пакет RST (сброс соединения по причине отказа в соединении получателем). Если в данном соединении появятся другие пакеты, межсетевой экран аннулирует или отклонит их, так как они не подходят для данного состояния соединения, даже если соединение разрешено набором правил.

Если протоколом соединения является UDP, межсетевой экран с пакетной фильтрацией не может использовать присущее протоколу состояние, вместо чего отслеживает состояние трафика UDP. Как правило, межсетевой экран принимает внешний пакет UDP и ожидает входящий пакет от получателя, соответствующий исходному пакету по адресу и порту, в течение определенного времени.



Если пакет принимается в течение этого отрезка времени, его передача разрешается. В противном случае межсетевой экран определяет, что трафик UDP не является ответом на запрос, и аннулирует его.

При использовании межсетевого экрана с пакетной фильтрацией соединения не прерываются на межсетевом экране (см. рис. 10.2), а направляются непосредственно к конечной системе. При поступлении пакетов межсетевой экран выясняет, разрешен ли данный пакет и состояние соединения правилами политики. Если это так, пакет передается по своему маршруту. В противном случае пакет отклоняется или аннулируется.


Рис. 10.2.  Передача трафика через межсетевой экран с фильтрацией пакетов

Межсетевые экраны с фильтрацией пакетов не используют модули доступа для каждого протокола и поэтому могут использоваться с любым протоколом, работающим через IP. Некоторые протоколы требуют распознавания межсетевым экраном выполняемых ими действий. Например, FTP будет использовать одно соединение для начального входа и команд, а другое - для передачи файлов. Соединения, используемые для передачи файлов, устанавливаются как часть соединения FTP, и поэтому межсетевой экран должен уметь считывать трафик и определять порты, которые будут использоваться новым соединением. Если межсетевой экран не поддерживает эту функцию, передача файлов невозможна.

Как правило, межсетевые экраны с фильтрацией пакетов имеют возможность поддержки большего объема трафика, т. к. в них отсутствует нагрузка, создаваемая дополнительными процедурами настройки и вычисления, имеющими место в программных модулях доступа.

Примечание

Последний абзац начинается с фразы "как правило". Различные производители межсетевых экранов сопоставляют их производительность различными способами. Исторически сложилось так, что межсетевые экраны с пакетной фильтрацией имеют возможность обработки большего объема трафика, нежели межсетевые экраны прикладного уровня, на платформе одного и того же типа. Это сравнение показывает различные результаты в зависимости от типа трафика и числа соединений, имеющих место в процессе тестирования.



Межсетевые экраны, работающие только посредством фильтрации пакетов, не используют модули доступа, и поэтому трафик передается от клиента непосредственно на сервер. Если сервер будет атакован через открытую службу, разрешенную правилами политики межсетевого экрана, межсетевой экран никак не отреагирует на атаку. Межсетевые экраны с пакетной фильтрацией также позволяют видеть извне внутреннюю структуру адресации. Внутренние адреса скрывать не требуется, так как соединения не прерываются на межсетевом экране.

Примечание

Большая часть межсетевых экранов с фильтрацией пакетов поддерживает трансляцию межсетевых адресов. Детальное обсуждение этой темы приведено в лекции 16.

Гибридные межсетевые экраны

Как и многие другие устройства, межсетевые экраны изменяются и совершенствуются с течением времени, т. е. эволюционируют. Производители межсетевых экранов прикладного уровня в определенный момент пришли к выводу, что необходимо разработать метод поддержки протоколов, для которых не существует определенных модулей доступа. Вследствие этого увидела свет технология модуля доступа Generic Services Proxy (GSP). GSP разработана для поддержки модулями доступа прикладного уровня других протоколов, необходимых системе безопасности и при работе сетевых администраторов. В действительности GSP обеспечивает работу межсетевых экранов прикладного уровня в качестве экранов с пакетной фильтрацией.

Производители межсетевых экранов с пакетной фильтрацией также добавили некоторые модули доступа в свои продукты для обеспечения более высокого уровня безопасности некоторых широко распространенных протоколов. На сегодняшний день многие межсетевые экраны с пакетной фильтрацией поставляются с модулем доступа SMTP.

В то время как базовая функциональность межсетевых экранов обоих типов осталась прежней, (что является причиной большинства "слабых мест" этих устройств), сегодня на рынке присутствуют гибридные межсетевые экраны. Практически невозможно найти межсетевой экран, функционирование которого построено исключительно на прикладном уровне или фильтрации пакетов.Это обстоятельство отнюдь не является недостатком, так как оно позволяет администраторам, отвечающим за безопасность, настраивать устройство для работы в конкретных условиях.

Вопросы для самопроверки

  1. Межсетевой экран, использующий модули доступа для контроля за соединениями, называется ________________.
  2. Что проверяет межсетевой экран с фильтрацией пакетов, помимо набора правил, для принятия решения о блокировке или передаче пакета?
