Расположение сервера и соединения
Рассматривается сайт с высокой степенью доступности и большим объемом обрабатываемого трафика. Организация имеет связь с двумя различными провайдерами интернет-услуг, и с ними достигнуто соглашение об использовании BGP для обеспечения отказоустойчивой маршрутизации. В данном случае подразумевается, что организация предпочла разместить свои серверы электронной коммерции в одном помещении. Данная архитектура могла бы быть расширена для включения других зданий.
Маршрутизаторы, коммутаторы и межсетевые экраны, подключенные к интернету, соединены между собой таким образом, что сбой в любом компоненте никак не повлияет на трафик сайта. За межсетевыми экранами два коммутатора прикладного уровня обеспечивают распределение нагрузки между веб-серверами. Веб-серверы защищены межсетевыми экранами от атак по всем портам, кроме 80 и 443.
Веб-серверы имеют второй сетевой интерфейс, обеспечивающий соединение с сетью, в которой расположены серверы приложений. Веб-серверы передают информацию серверам приложений, запрашивающим базы данных и передающим данные клиента на веб-серверы. Двойные межсетевые экраны соединяют сеть сервера приложений с внутренней сетью организации, в которой находится сервер базы данных. Стоимость этих свойств доступности более чем в два раза превышает стоимость базового интернет-сайта. Такая структура требует наличия, по крайней мере, двух объектов из всех сетевых компонентов и серверов, а также предусматривает использование коммутаторов прикладного уровня. В зависимости от нагрузки трафиком число веб-серверов и серверов приложений велико (например, более чем 20 единиц каждого из объектов). Это обстоятельство также требует того, чтобы сервер базы данных имел возможность обработки большого числа транзакций в секунду.
увеличить изображение

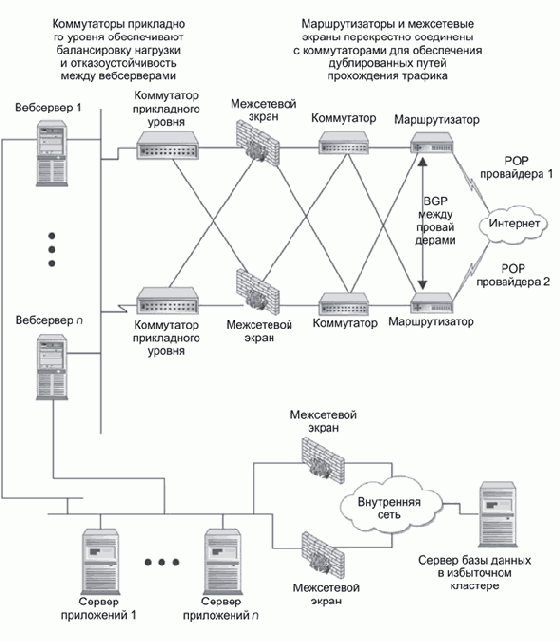

Рис. 17.6. Архитектура системы электронной коммерции для сайта с высокой степенью доступности
