Лазерные микрофоны

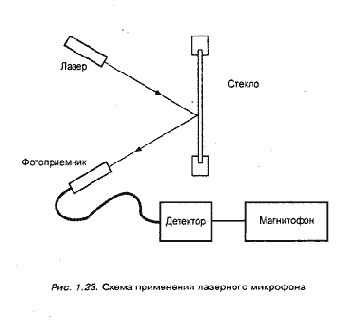

В том случае, если вы подняли стекло в автомобиле или закрыли форточку, может быть использован лазерный микрофон. Первые их образцы были приняты на вооружение американскими спецслужбами еще в 60-е годы. Структурная схема подобного устройства изображена на рис. 1.23.
В качестве примера рассмотрим лазерный микрофон НР-150 фирмы "Hewlett-Packard" с дальностью действия до 1000 м. Он сконструирован на основе гелий-неонового или полупроводникового лазера с длиной волны 0,63 мкм (т.е. в видимом диапазоне;современные устройства используют невидимый ИК диапазон).
Луч лазера, отраженный от стекла помещения, в котором ведутся переговоры, оказывается промодулированным звуковой частотой. Принятый фотоприемником отраженный луч детектируется, звук усиливается и записывается. Приемник и передатчик выполнены раздельно, имеется блок компенсации помех. Вся аппаратура размещена в кейсе и имеет автономное питание. Подобные системы имеют очень высокую стоимость (более 10 тыс.$) и, кроме того, требуют специального обучения персонала и использования компьютерной обработки речи для увеличения дальности.
Существует опытная отечественная система ЛСТ-ЛА2 с дальностью съема менее 100 м и достаточно скромной стоимостью. Следует отметить, что эффективность применения такой системы возрастает с уменьшением освещенности оперативного пространства.
1.4.3. Гидроакустические датчики
Звуковые волны распространяются в воде с очень небольшим затуханием. Гидроакустики ВМФ научились прослушивать шепот в подводных лодках, находящихся на глубине десятков метров. Этот же принцип можно применять, используя жидкость, находящуюся в системах водоснабжения и канализации. Такую информацию можно перехватывать в пределах здания, но радиус прослушивания будет очень сильно зависеть от уровня шумов, особенно в водопроводе.
Предпочтительнее использовать датчик, установленный в батарее отопления. Еще более эффективным будет использование гидроакустического передатчика, установленного в батарее прослушиваемого помещения.
Данных о применении в России подобных устройств в целях коммерческой разведки в настоящее время не имеется.
1.4.4. СВЧ и ИК передатчики
Для повышения скрытности в последние годы стали использовать инфракрасный канал. В качестве передатчика звука от микрофона используется полупроводниковый лазер. В качестве примера рассмотрим устройство ТRМ-1830. Дальность действия днем составляет 150 м, ночью - 400 м, время непрерывной работы - 20 часов. Габариты не превышают 26х22х20 мм. К недостаткам подобной системы можно отнести необходимость прямой видимости между передатчиком и приемником и влияние помех. Самое громкое дело с применением ИК канала - Уотергейт.
Повысить скрытность получения информации можно также с помощью использования канала СВЧ диапазона - более 10 ГГц. Передатчик, выполненный на диоде Ганца, может иметь очень небольшие габариты. В эксперименте, проведенном авторами, обеспечивалась дальность более 100 м. К преимуществам такой системы можно отнести отсутствие помех, простоту и отсутствие в настоящее время эффективных средств контроля. К недостаткам следует отнести необходимость прямой видимости, хотя и в меньшей степени, т.к. СВЧ сигнал может все-таки огибать небольшие препятствия и проходит (с ослаблением) сквозь тонкие диэлектрики, например, шторы на окнах. Данных о применении СВЧ канала в России у авторов не имеется.
1.4.5. Стетоскопы
Стетоскоп представлет собой вибродатчик, усилитель и головные телефоны. Схема применения стетоскопа приведена на рис. 1.24.
Вибродатчик специальной мастикой прикрепляется к стене, потолку и т.п. Размеры датчика, на примере устройства DTI, составляют 2.2х0.8 см, диапазон частот - ЗОО-ЗООО Гц, вес - 126 г, коэффициент усиления - 20000.
С помощью подобных устройств можно осуществлять прослушивание разговора через стены толщиной до 1 м. Стетоскоп может оснащаться проводом, радио или другим каналом передачи информации. Основным преимуществом стетоскопа можно считать трудность обнаружения, т.к. он может устанавливаться в соседних помещениях.
В качестве примера приведем два устройства - SIPE RS и SIPE ОРТО2000, отличающиеся каналом передачи. Микрофон-стетоскоп размером 2хЗ см обеспечивает прослушивание через стены толщиной до 50 см и оконные рамы с двойными стеклами. Мощность передатчика SIPE RS - 20 мВт, дальность - 250 м. Размеры передатчика составляют 44х32х14 мм, масса - 41 г, время непрерывной работы - 90 часов. ИК система SIPE ОРТО 2000 обеспечивает радиус действия 500 м и имеет широкую диаграмму направленности. Существуют стетоскопы, в которых чувствительный элемент, усилитель и радиопередатчик объединены в одном корпусе. Имеющий очень небольшие габариты, радиостетоскоп достаточно прикрепить с помощью специальной липкой массы к стене, полу или потолку в соседнем помещении. В качестве примера такого стетоскопа на рис. 1.25 изображен стетоскоп АД-50.
Этот компактный стетоскоп позволяет не только прослушивать разговоры через стены, оконные рамы, двери, но и передавать информацию по радиоканаду. Имеет высокую чувствительность и обеспечивает хорошую разборчивость речевого сигнала. Рабочая частота составляет 470 МГц. Дальность передачи - до 100 м. Время непрерывной работы - 24 ч, размеры - 40х23 мм Большинством специалистов прогнозируется постоянный рост случаев применения стетоскопов, что прежде всего объясняется удобством применения подобной техники, а также тем, что их чрезвычайно трудно обнаружить.
