Устройства дистанционного управления, видеодетектор движения


Устройство управления служит для наведения камеры на заданный объект, включения-выключения передатчика, видеомагнитофона, инфракрасного осветителя. В самом простом случае это устройство задает скорость и угол сканирования. В качестве примера на рис. 1.31 изображено поворотное устройство OVS-32, управление которым осуществляется с помощью выносного пульта.

Специальное поворотное устройство для видеокамер имеет следующие возможности:

  • Угол поворота автоматического сканирования составляет 180° или задается с помощью пульта управления.
  • Плавная и бесшумная работа поворотного механизма.
  • Возможность крепления на стене с помощью специального кронштейна.

Максимальная нагрузка - 7 кг, габаритные размеры - 146х124 мм, вес - 1,4 кг.

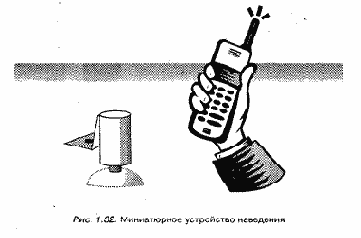

Для миниатюрных камер можно применить, например, устройство РТИ-II, имеющее габариты 6.5хЗ.3 см. Такое устройство изображено на рис. 1.32.

Миниатюрный прибор наведения применяется в помещении. Максимальная нагрузка - не более одного фунта. Предназначен для использования с камерами типа Watec, имеет цилиндрический корпус, угол горизонтального вращения - 350°, скорость вращения регулируется. Угол наклона - 180°, скорость также регулируется. Напряжение питания - 12 В постоянного тока (60 мА).

Более сложные устройства дистанционного управления имеют функции дистанционного включения (например, через нормально-разомкнутое реле). Включение может осуществляться посредством таймера, выключателя беспроводного активатора (например, с использованием радиоканала), дверных контактов, а также детектора движения. В качестве примера такого управляющего устройства можно привести изделие N 92444 производства США. Процессор данного устройства программируется в режиме таймера, ручного управления или дежурном режиме. Имеет генератор времени и даты для фиксации момента совершения записи происшествия, а также позволяет запрограммировать титры из двух строк по 20 знаков. Габариты - 14х18х4 см.

Видеодетектор движения служит для активизации аппаратуры при изменении положения на наблюдаемом объекте.

В качестве примера такого устройства опишем модель N 94501. Этот детектор имеет регулируемую чувствительность, исключает ложные срабатывания при изменении освещенности, возможна автоматическая настройка. Размер изображения регулируется от 5 до 90% от объекта наблюдения, имеется выход для подачи сигнала тревоги.
