Миниатюрный радиопередатчик с питанием от батареи для электронных часов

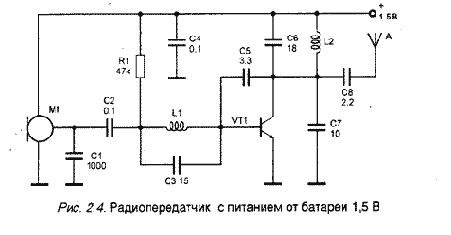

Схема следующего радиопередатчика приведена на рис. 2.4.
Устройство содержит минимум необходимых деталей и питается от батарейки для электронных часов напряжением 1,5 В. При столь малом напряжении питания и потребляемом токе 2-3 мА сигнал этого радиомикрофона может приниматься на удалении до 150 м. Продолжительность работы около 24 ч. Задающий генератор собран на транзисторе VT1 типа КТЗ68, режим работы которого по постоянному току задается резистором R1. Частота колебаний задается контуром в базовой цепи транзистора VT1. Этот контур включает в себя катушку L1, конденсатор СЗ и емкость цепи база-эмиттер транзистора VT1, в коллекторную цепь которого в качестве нагрузки включен контур, состоящий из катушки L2 и конденсаторов С6, С7. Конденсатор С5 включен в цепь обратной связи и позволяет регулировать уровень возбуждения генератора. В автогенераторах подобного типа частотная модуляция производится путем изменения потенциалов выводов генерирующего элемента. В чашем случае управляющее напряжение прикладывается к базе транзистора VT1, изменяя тем самым напряжение смещения на переходе база-эмиттер и, как следствие, изменяя емкость перехода базаэмиттер. Изменение этой емкости приводит к изменению резонансной частоты колебательного контура, что и приводит к появлению частотной модуляции. При использовании УКВ приемника импортного производства требуемая величина максимальной девиации несущей частоты составляет 75 кГц (для отечественного стандарта - 50 кГц) и получается при изменении напряжения звуковой частоты на базе транзистора в диапазоне 10-100 мВ. Именно по этому в данной конструкции не используется модулирующий усилитель звуковой частоты. При использовании электретного микрофона с усилителем, например, МКЭ-З, М1-Б2 "Сосна", уровня сигнала, снимаемого непосредственно с выхода микрофона, оказалось достаточно для получения требуемой девиации частоты радиомикрофона. Конденсатор С1 осуществляет фильтрацию колебаний высокой частоты. Конденсатором С7 можно в небольших пределах изменять значение несущей частоты.
Сигнал в антенну поступает через конденсатор С8,емкость которого специально выбрана малой для уменьшения влияния возмущающих факторов на частоту колебаний генератора. Антенна сделана из провода или металлического прутка длинной 60-100 см. Длину антенны можно уменьшить, если между ней и конденсатором С8 включить удлинительную катушку L3 (на рис. 2.4 не показана). Катушки радиомикрофона бескаркасные, диаметром 2,5 мм, намотаны виток к витку. Катушка L1 имеет 8 витков, катушка L2 - 6 витков, катушка L3 - 15 витков провода ПЭВ 0,3. При настройке устройства добиваются получения максимального сигнала высокой частоты, изменяя индуктивности катушек L1 и L2. Подбором конденсатора С7 можно немного изменять величину несущей частоты, в некоторых случаях его можно исключить совсем.
Микропередатчик со стабилизацией тока.

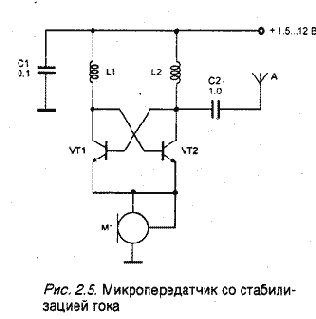

Схема предлагаемого миниатюрного устройства заметно отличается от приведенных выше. Она проста в настройке и изготовлении, позволяет изменять частоту задающего генератора в широких пределах. Устройство сохраняет работоспособность при величине питающего напряжения млше 1 В. Схема радиопередатчика приведена на рис. 2.5.
Генератор высокой частоты собран по схеме мультивибратора с индуктивной нагрузкой. Изменение частоты колебаний высокой частоты происходит при изменении тока, протекающего через транзисторы VT1, VT2 типа КТЗ68. При изменении тока зменяются параметры проводимости транзисторов и их диффузионные емкости, что позволяет варьировать частоту такого генератора в широких пределах без изменения частотозадающих элементов - катушек L1 и L2. Для повышения стабильности частоты и для возможности управления генератором с целью получения частотной модуляции питание последнего осуществляется через стабилизатор тока.
Стабилизатор и модулирующий усилитель выполнены на электретном микрофоне М1 типа МКЭ-З, М1-Б2 "Сосна" и им подобным. При использовании кондиционных деталей уход несущей частоты при изменении напряжения питания с 1,5 до 12 В не превышает 150 кГц (при средней частоте генератора равной 100 МГц).
В схеме используются бескаркасные катушки L1 и L2 диаметром 2,5 мм. Для диапазона 65-108 МГц катушки содержат по 15 витков провода ПЭВ 0,3. Настройка заключается в подгонке частоты путем изменения индуктивности катушек L1 и L2 (сжатием или растяжением). Рассматриваемый генератор может работать на частотах до 2 ГГц, при использовании транзисторов типа КТЗ86, КТЗ101, КТЗ124 и им подобных и при изменении конструкции контурных катушек.
Микропередатчик с ЧМ в диапазоне частот 80-100 МГц.

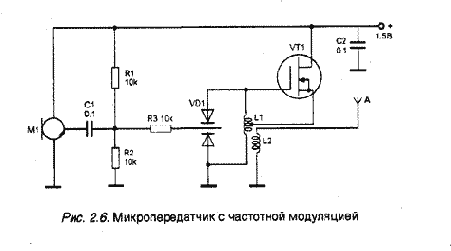

Схема сверхмаломощного передатчика диапазона 80-100 МГц с частотной модуляцией представлена на рис. 2.6.
Его выходная мощность 0,5 мВт, потребляемый ток не превышает 2 мА. Питание осуществляется от аккумуляторного элемента напряжением 1,5 В.
Задающий генератор УКВ диапазона выполнен на полевом транзисторе VT1 типа КПЗ13А по схеме индуктивной трехточки с использованием проходной емкости МОП-транзистора. В генератор входят элементы VT1, VD1, L1, L2, С2, R3, а также соединительные и общий провода.
Модулирующий сигнал с выхода микрофона М1 через конденсатор С1 и делитель напряжения R1, R2, R3 поступает на варикапную матрицу VD1 типа KBC111А, изменение емкости которой приводит к частотной модуляции задающего генератора. Делитель напряжения на резисторах R1 и R2 служит для установки рабочей точки варикапа VD1. Катушка L1 - бескаркасная, она состоит из 7 витков провода ПЭВ 0,44 с отводом от 3 витка, считая от заземленного вывода. Внутренний диаметр катушки L1 - 4 мм. Катушка L2 содержит 1 виток того же провода, что и катушка L1. Ее нужно разместить соосно катушке L1 и по возможности ближе к ее заземленному выводу. В качестве антенны используется отрезок монтажного провода длиной 0,8 м, который для компактности может быть скручен в спираль.
Настройка передатчика сводится к установке частоты 88-108 МГц путем изменения индуктивности L1. Частоту настройки контролируют по промышленному приемнику. Транзистор генератора должен иметь ток не менее 1-1,5 мА (при замкнутой накоротко катушке L1).
В заключение хотелось бы отметить, что при увеличении напряжения источника питания до 4,5 В выходная мощность высокочастотного генератора возрастет до 10 мВт. При этом для-сохранения девиации частоты рекомендуется подобрать сопротивление резистора R3.
