Радиопередатчики малой мощности


Радиопередатчик с ЧМ в УКВ диапазоне частот 61-73 МГц

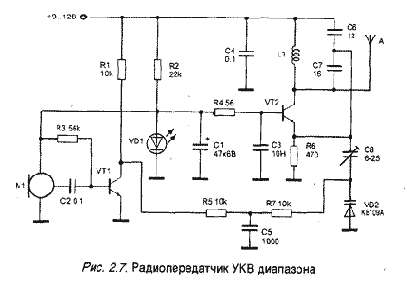

Радиопередатчик (рис. 2.7) представляет собой однокаскадный УКВ ЧМ передатчик, работающий в вещательном диапазоне 61-73 МГц. Выходная мощность передатчика при использовании источника питания с напряжением 9-12 В - примерно 20 мВт. Он обеспечивает дальность передачи информации около 150 м при использовании приемника с чувствительностью 10 мкВ.

Режимы транзисторов УЗЧ (VT1) и генератора ВЧ (VT2) по постоянному току задаются резисторами КЗ и R4 соответственно. Напряжение 1,2 В на них и на питание микрофона М1 подается с параметрического стабилизатора на К1, С1, VD1. Поэтому устройство сохраняет свою работоспособность при снижении напряжения питания до 4-5 В. При этом наблюдается уменьшение выходной мощности устройства, а несущая частота изменяется незначительно.

Модулирующий усилитель выполнен на транзисторе VT1 типа КТЗ15. Напряжение звуковой частоты на его вход поступает с электретного микрофона с усилителем М1 типа МКЭ-З и ему подобным. Усиленное напряжение звуковой частоты с коллектора транзистора VT1 поступает на варикап VD2 типа КВ109А через фильтр нижних частот на резистор R5 и конденсатор С5, и резистор R7. Варикап VD1 включен последовательно с подстроечным конденсатором С8 в эмнттерную цепь транзистора VT2. Частота колебаний задающего генератора, выполненного на транзисторе VT2 типа КТЗ15 (КТЗ102, КТЗ68), определяется элементами контура L1, С6, С7 и емкостью С8 и VD1.

Вместо светодиода VD1 типа АЛЗО7 можно использовать любой другой светодиод или три последовательно включенных в прямом направлении диода типа КД522 и им подобных. Катушка L1 бескаркасная, диаметром 8 мм, имеет 6 витков провода ПЭВ 0,8.

При налажнаании передатчик настраивают на свободный участок УКВ ЧМ диапазона сжатием или растяжением витков катушки L1 или подстройкой конденсатора С8. Девиация частоты устанавливается конденсатором С8 по наиболее качественному приему на контрольный приемник. Передатчик можно настроить и на вещательный диапазон УКВ ЧМ (88-108 МГц), для этого необходимо уменьшить число витков L1 до 5 и емкость конденсаторов С6 и С7 до 10 пФ. В качестве антенны используется отрезок провода длинной 60 см. Для уменьшения влияния дестабилизирующих факторов антенну можно подключить через конденсатор емкостью 1-2 пФ.


Радиопередатчик с AM в диапазоне частот 27-28 МГц

Устройство, описанное ниже, представляет собой передатчик, работающий в диапазоне 27-28 МГц с амплитудной модуляцией. Дальность действия до 100 м.

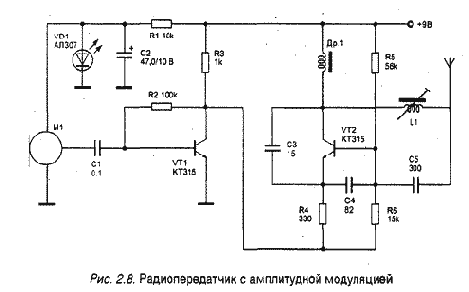

Принципиальная схема устройства приведена на рис. 2.8. Передатчик состоит из генератора высокой частоты, собранного на транзисторе VT2 типа КТЗ15, и однокаскадного усилителя звуковой частоты на транзисторе VT1 типа КТЗ15. На вход последнего через конденсатор С1 поступает звуковой сигнал от микрофона М1 типа "Сосна". Нагрузку усилителя составляют резистор КЗ и генератор высокой частоты, включенный между плюсом источника питания и коллектором транзистора VTI. С усилением сигнала напряжение на коллекторе транзистора VT1 изменяется. Этим сигналом и модулируется амплитуда сигнала несущей частоты генератора передатчика, излучаемая антенной.

В конструкции использованы резисторы МЛТ-0,125, конденсаторы - К10-7В. Вместо транзисторов КТЗ15 можно использовать КТЗ102. Катушка L1 намотана на каркасе из полистирола диаметром 7 мм. Она имеет подстроечный сердечник из феррита 600НН диаметром 2,8 мм и длиной 12 мм. Катушка L1 содержит 8 витков провода ПЭВ 0,15 мм. Намотка - виток к витку. Дроссель Др1 намотан на резисторе МТЛ-0,5 сопротивлением более 100 ком. Обмотка дросселя содержит 80 витков ПЭВ 0,1. В качестве антенны используется стальной упругий провод длиной 20 см.

При настройке частоту устанавливают подстройкой индуктивности катушки L1. После регулировки подстроечный сердечник катушки закрепляется парафином.

Радиопередатчик с ЧМ в диапазоне частот 100-108 МГц

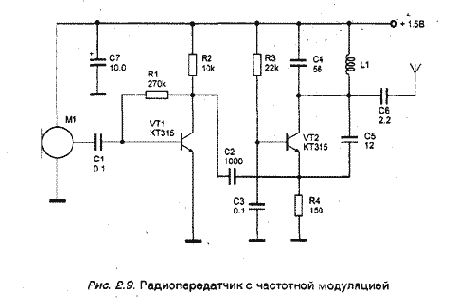

Этот радиомикрофон работает в диапазоне 100-108 МГц с частотной модуляцией. Дальность приема сигнала составляет около 50 м. Питание устройства осуществляется от источника питания от 1,5 до 9 В. Принципиальная схема представлена на рис. 2.9.



Передатчик состоит из однокаскадного усилителя звуковой частоты и однокаскадного генератора высокой частоты. Задающий генератор собран по распространенной схеме. Частота несущей определяется элементами С4, L1, С5 и межэлектродными емкостями транзистора VT2. Модулирующий усилитель выполнен на транзисторе VT1 типа КТЗ15. Усиленный сигнал через конденсатор С2 поступает на эмиттер транзистора VT2 типа КТЗ15. Модулирующее напряжение вызывает изменение емкости перехода база-эмиттер транзистора VT2 и, тем самым, осуществляет частотную модуляцию задающего генератора. Сигнал с генератора через конденсатор С6 поступает в антенну, в качестве которой используется отрезок провода длиной 10-40 см.

Катушка L1 бескаркасная, намотана на оправке диаметром 3 мм и содержит 4 витка провода ПЭВ 0,6 мм, шаг намотки 2 мм.

Настройка радиомикрофона заключается в сжатии или растяжении витков катушки L1 для приема сигнала в свободном от вещательных станций участке УКВ диапазона вещательного приемника.
