Радиопередатчики средней мощности


Радиопередатчик с широкополосной ЧМ в диапазоне частот 65-108 МГц

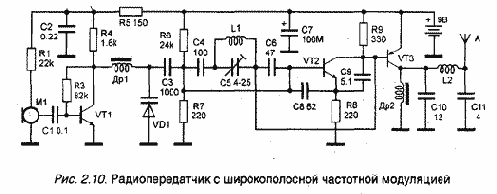

Радиомикрофон, принципиальная схема которого приведена на рис. 2.10, работает в диапазоне частот 65-108 МГц с широкополосной частотной модуляцией. Это позволяет принимать сигнал с радиомикрофона на обычный ЧМ приемник этого диапазона. Дальность действия достигает 150-200 м. Продолжительность работы с батареей типа "КРОНА" - около 10 ч.

Низкочастотные колебания с выхода микрофона М1 (типа МКЭ-3, М1-Б2 "Сосна" и им подобных) через конденсатор С1 поступают на усилитель звуковой частоты, выполненный на транзисторе VT1 типа КТЗ15. Усиленный сигнал звуковой частоты, снимаемый с коллектора транзистора VT1, через дроссель Др1 воздействует на варикап VD1 (типа КВ109А), который осуществляет частотную модуляцию радиосигнала, сформированного высокочастотным генератором.

Генератор ВЧ собран на транзисторе VT2 типа КТЗ15. Частота этого генератора зависит от параметров контура L1, СЗ, С4, С5, С6, VD1. Сигнал ВЧ, снимаемый с коллектора транзистора VT2, усиливается усилителем мощности на транзисторе VT3 типа КТЗ61. Усилитель мощности имеет гальваническую связь с задающим генератором. Усиленное высокочастотное напряжение выделяется на дросселе Др2 и поступает на П-образный контур, выполненный на элементах С11, L2, С10. Последний настроен на пропускание основного сигнала п подавление множества гармоник, возникающих на коллекторе транзистора VT3. Радиомикрофон собран на плате размером ЗОх70 мм.

В качестве антенны используется отрезок монтажного провода длиной 25 см. Все детали малогабаритные. Резисторы - типа МЛТ-0,125, конденсаторы - К50-35, КМ, КД. Вместо ваpикаpа VD1 типа КВ109А можно использовать варикапы с другим буквенным индексом иди варикап типа КВ102. Транзисторы могут иметь любой буквенный индекс. Транзисторы VT1 и VT2 можно заменить на КТЗ102, КТЗ68, а транзистор VT3 - на КТЗ26, КТЗ107, КТЗбЗ. Дроссели Др1 и Др2 намотаны на резисторах МЛТ-0,25 сопротивлением более 100 ком проводом ПЭВ 0,1 по 60 витков каждый. Катушки L1 и L2 бескаркасные, диаметром 5 мм. Катушка L1 - 3 витка, катушка L2 - 13 витков провода ПЭВ 0.3.


Настройка сводится к установке частоты задающего генератора, соответствующей свободному участку УКВ ЧМ диапазона, изменением емкости подстроечного конденсатора. Растяжением или сжатием витков катушки L2 настраивается передатчик на максимальную мощность ВЧ сигнала.

Радиопередатчик средней мощности с компактной рамочной антенной

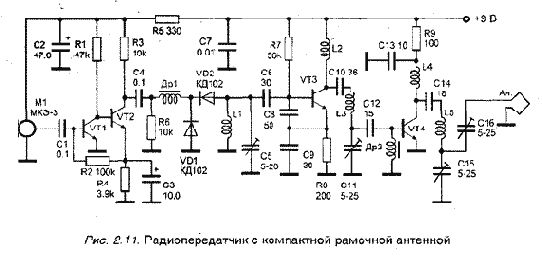

Устройство работает в диапазоне 65-73 МГц с частотной модуляцией. Дальность действия при использовании рамочной компактной антенны составляет около 150 м. Продолжительность работы устройства при использовании батареек "Крона" составляет 30 ч. Принципиальная схем@ радиопередатчика представлена на рис. 2.11.



Низкочастотный сигнал микрофона М1 типа МКЭ-З, "Сосна" и др. усиливается двухкаскадным усилителем низкой частоты с непосредственными связями. Усилитель выполнен на транзисторах VT1 и VT2 типа КТЗ15. Режим работы усилителя устанавливается резистором R2.

Задающий генератор устройства выполнен на транзисторе VT3 типа КТЗ15. Частотозадающий контур подключается к базе транзистора VT3 через конденсатор С6 небольшой емкости. Конденсаторы С8, С9 образуют цепь обратной связи. Контур генератора состоит из индуктивности L1, конденсатора С5 и двух, включенных встречно, диодов типа КД102. Под действием модулирующего напряжения емкости диодов VD1, VK2 изменяются. Таким образом, осуществляется частотная модуляция передатчика. С выхода генератора модулированный .сигнал подается на усилитель мощности. Выходной усилитель выполнен на транзисторе VT4 типа КТЗ15. Он работает с высоким КПД в режиме класса "С". Усиленный сигнал поступает в рамочную антенну, выполненную в виде спирали. Спираль может быть любой формы, важно только, чтобы общая длина провода составляла 85-100 см, диаметр провода 1 мм.

Дроссели Др1, Др2 - любые, с индуктивностью около 30 мкГн. Катушки L1, L2, L3, L4, L5 - бескаркасные, диаметром 10 мм. Катушка L1 имеет 7 витков, L2 и L4 - по 4 витка, L3 и L5 - по 9 витков. Все катушки намотаны проводом ПЭВ 0,8 мм. Настройка передатчика особенностей не имеет.



Радиопередатчик УКВ ЧМ диапазона с дальностью действия 300 м

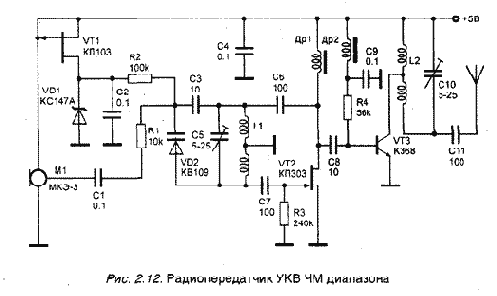

Этот передатчик при весьма малых размерах позволяет передавать информацию на расстоянии до 300 м. Прием сигнала может вестись на любой приемник УКВ ЧМ диапазона. Для питания может быть использован любой источник питания с напряжением 5-15 В. Схема передатчика приведена на рис. 2.12.



Задающий генератор передатчика выполнен на полевом транзисторе VT2 типа КП 303. Частота генерации определяется элементами L1, С5, С3, VD2. Частотная модуляция осуществляется путем подачи модулирующего напряжения звуковой частоты на варикап VD2 типа КВ109. Рабочая точка варикапа задается напряжением, поступающим через резистор R2 со стабилизатора напряжения. Стабилизатор включает в себя генератор стабильного тока на полевом транзисторе VT1 типа КП103, стабилитрон VD1 типа КС147А и конденсатор С2.

Усилитель мощности выполнен на транзисторе VT3 типа КТЗ68. Режим работы усилителя задается резистором R4. В качестве антенны используется отрезок провода длиной 15-50 см. Дроссели Др1 и Др2 могут быть любые, с индуктивностью 10-150 мГн. Катушки L1 и L2 наматываются на полистироловых каркасах диаметром 5 мм с подстроечными сердечниками 100 ВЧ или 50 ВЧ. Количество витков - 3,5 с отводом от середины, шаг намотки 1 мм, провод ПЭВ 0,5 мм. Вместо транзистора КП 303 можно использовать КП 302, КП 307. Настройка заключается в установке необходимой частоты генератора конденсатором С5, получения максимальной выходной мощности путем подбора сопротивления резистора R4 и подстройке резонансной частоты контура конденсатором С10.
