Радиоприемные устройства AM сигналов высокой чувствительности
2.4.1. Радиоприемные устройства AM сигналов высокой чувствительности

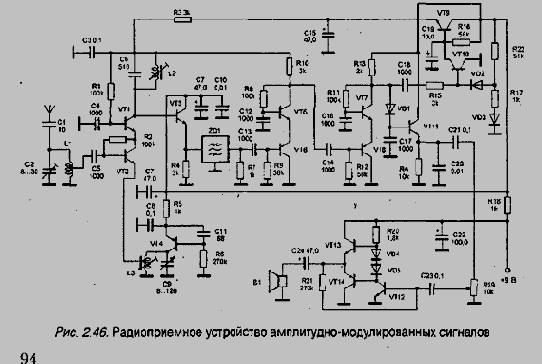

Данное радиоприемное устpойство позволяет принимать амплитудно-модулированные сигналы в диапазоне 27-29 МГц. Оно обладает высокой чувствительностью - не хуже 0,5 мкВ/м при соотношении сигнал/шум 3/1. Избирательность по соседнему каналу при расстройке на 9 кГц - не хуже 30 дБ. Ток потребления при средней громкости - около 30 мА. Принципиальная схема радиоприемника приведена на рис. 2.46.
С антенны сигнал поступает на входной контур L1, С2, выделяющий полосу частот принимаемого сигнала. Выделенный высокочастотный сигнал с отвода катушки L1 поступает на базу транзистора VT2, входящего в состав каскадного смесителя. На эмиттер этого же транзистора с отвода катушки L3 поступает сигнал гетеродина, который собран на транзисторе VT4. Частота сигнала гетеродина задается параметрами частотозадающего контура L3, С9. Перестройка гетеродина осуществляется конденсатором переменной емкости С9. Частота гетеродина должна отличаться от частоты принимаемого сигнала на величину промежуточной частоты, в данном случае - на 465 кГц.
Каскадный смеситель, собранный на транзисторах VT1 и VT2, выполнен по схеме ОЭ-ОБ. Благодаря этому смеситель имеет большое выходное сопротивление, что позволяет включить контур L2, С6, настроенный на промежуточную частоту, в коллекторную цепь транзистора VT1. Режимы работы транзисторов смесителя по постоянном токе определяются сопротивлением резисторов R1 и R2. С выхода смесителя сигнал промежуточной частоты цоступает на вход эмиттерного повторителя, собранного на транзисторе VT3. Он согласует высокое выходное сопротивление смесителя с низким входным сопротивлением пьезокерамического фильтра ZQ1. Фильтр ZQ1 определяет селективность по соседнему каналу. Он нагружен на согласованную нагрузку, функцию которой выполняет резистор R7. С этой нагрузки напряжение промежуточной частоты (ПЧ) поступает на вход двухкаскадного каскадного усилителя ПЧ, выполненного на транзисторах VT5-VT8. В каскадных усилителях используются схемы на транзисторах разной структуры с включением их по схеме OK - ОБ. Режим работы транзисторов определяется сопротивлением резисторов R8, R9, R11, R12.
Детектор приемника выполнен на диоде VD1, который нагружен на высокое входное сопротивление эмиттерного повторителя на транзисторе VT11. Постоянная составляющая базового напряжения этого транзистора смещает рабочую точку диода VD1 в прямом направлении и поддерживает ее в начале криволинейного участка вольт-амперной характеристики, что обеспечивает лучшее детектирование слабых сигналов, а следовательно и более высокую чувствительность, чем обычный детектор. С нагрузки эмиттерного повторителя VT11 продетектированный низкочастотный сигнал поступает на регулятор громкости, выполненный на резисторе R19, и далее на усилитель звуковой частоты .
Приемник имеет эффективную систему автоматической регулировки усиления (АРУ). Для работы системы АРУ используется напряжение ПЧ, снимаемое с коллектора транзистора VT7. Положительные волны этого напряжения поступают в цепь базы транзистора VT10, который при повышении уровня входного сигнала, а следовательно и сигнала ПЧ, открывается. Это приводит к закрытию транзистора VT9, в результате чего уменьшается напряжение на эмиттере этого транзистора, одновременно снижается и напряжение питания смесителя и первого каскада УПЧ, что приводит к уменьшению усиления этих каскадов. Цепь, состоящая из R17 и VD3, служит для создания на аноде VD2 положительного напряжения, смещающего рабочую точку транзистора VT1O в сторону наибольшей чувствительности, тем самым компенсируя затухание, вносимое резистором R15.
Усилитель звуковой частоты приемника выполнен по типовой схеме на транзисторах VT12-VT14 и особенностей не имеет. Нагрузкой усилителя служит малогабаритный громкоговоритель В1 с сопротивлением катушки не менее 8 Ом или головные телефоны.
В радиоприемнике используются резисторы типа МЛТ-0,125, электролитические конденсаторы типа К50-6, К50-16 или К50-35, подстроечные конденсаторы типа КПК, конденсатор С9 желательно использовать с воздушным диэлектриком, пьезокерамический фильтр ZQ1 типа ФП1П-061-08 или ФП1П-026 с частотой настройки 465 кГц. Для намотки катушек используются полистироловые каркасы с надстроечными сердечниками из феррита 100НН диаметром 2,8 мм и длиной 14 мм. Катушки L1 и L3 имеют по 20 витков провода ПЭВ 0,18 мм. Отвод у катушки L1 сделан от 7 витка, считая от заземленного вывода. У катушки L3 отвод сделан от 1 витка. Катушка контура ПЧ L2 наматывается на стандартном четырехсекционном каркасе и помещается в трубчатый ферритовый магнитопровод из феррита марки 400НН, сердечник - из того же материала. Катушка L2 содержит 120 витков провода ПЭВ 0,12 мм.
Настройку приемника следует начинать с усилителя звуковой частоты. Подбором сопротивления резистора R21 станавливается напряжения в точке соединения эмиттеров транзисторов VT13, VT14. Оно должно быть равным половине напряжения источника питания. Напряжение на электродах транзисторов каскадов ПЧ н АРУ устанавливается подбором сопротивлений резисторов в цепи базы при отсутствии входного сигнала и отключенном гетеродине. Необходимые значения напряжений в вольтах приведены в табл. 2.3.
Таблица 2.3. Значения напряжений на выводах транзисторов
| vt1 | vt2 | vt3 | vt5 | vt6 | vt7 | vt8 | vt9 | vt10 | vt11 | |
| Uk | 3.5 | 1.5 | 3.5 | 3.5 | 5.5 | |||||
| Uэ | 2.5 | 1.0 | 1.0 | 5.5 | 2.3 |
Вместо конденсатора переменной емкости С9 устанавливается подстроечный конденсатор. Кварцевый резонатор ZQ2 включается между коллектором и базой транзистора VT4. Частота кварца ZQ2 должна отличаться от частоты кварца передатчика на значение ПЧ, равное 465 кГц. При использовании нескольких кварцованных передатчиков в гетеродине приемника необходимо использовать соответствующее число кварцевых резонаторов, которые подключаются при помощи переключателя.
