Блокиратор параллельного телефона

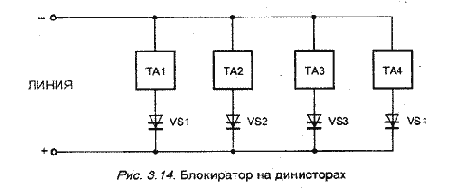

Во многих офисах и квартирах телефонные аппараты подключяют параллельно к одной линии. Поэтому разговор между двумя абонентами легко может прослушать и третий. Чтобы исключить такую возможность, используют устройство, обычно именуемое блокиратором. Схема блокиратора приведена на рис. 3.14.
Принцип действия схемы, представленной на рис. 3.14, предельно прост. Допустим, что снята трубка с телефонного аппарата ТА2. В цепи задействованного аппарата ТА2 напряжение линии 60 В пробивает динистор VS2 типа К1-1102А н оно падает до 5-15 В. Этого напряжения недостаточно для пробоя линисторов VS1, VS3 или VS4 в цепях параллельных аппаратов. Последние оказываются практически отключенными от линии очень большим сопротивлением закрытых динисторов. Это будет продолжаться до тех пор, пока первый из снявших трубку (в нашем случае ТА2) не положит ее на рычаги. Эта же схема позволит избавиться и от такого недостатка, связанного с параллельным включением аппаратов, как "подзванивание" их при наборе номера.
Устройство не нуждается в настройке. При подключении необходимо соблюдать полярность напряжения питания.

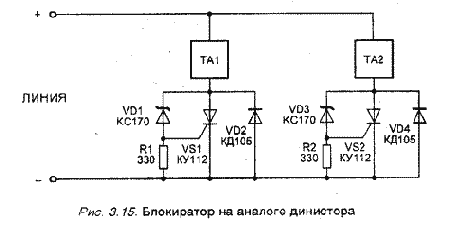

Аналогичное по принципу действия устройство можно собрать на другой элементной базе по схеме, приведенной на рис. 3.15.
Устройство содержит два аналога динисторов. Диоды и тиристоры могут быть любыми с допустимым напряжением не менее 100 В и рассчитанными на ток до 0,1 А. Стабилитроны VD1 и VD3 могут быть на напряжение стабилизации от 5,6 до 20 В.
