Цифровой генератор шума
Цифровой шум представляет собой временной случайный процесс, близкий по своим свойствам к процессу физических шумов и называется поэтому псевдослучайным процессом. Цифровая последовательность двоичных символов в цифровых генераторах шума называется псевдослучайной последовательностью, представляющей собой последовательность прямоугольных импульсов псевдослучайной длительности с псевдослучайными интервалами между ними. Период повторения всей последовательности значительно превышает наибольший интервал между импульсами. Наиболее часто применяются последовательности максимальной длины - М-последовательности, которые формируются при помощи регистров сдвига и сумматоров по модулю 2, использующихся для получения сигнала обратной связи.

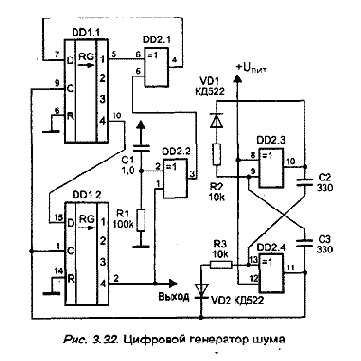

Принципиальная схема генератора шума с равномерной спектральной плотностью в рабочем диапазоне частот приведена на рис. 3.32.
Этот генератор шума содержит последовательный восьмиразрядный регистр сдвига, выполненный на микросхеме К561ИР2, сумматор по модулю 2 (DD2.1), тактовый генератор (DD2.3, DD2.4) и цепь запуска (DD2.2), выполненные на микросхеме К561ЛП2.
Тактовый генератор выполнен на элементах DD2.3 и DD2.4 по схеме мультивибратора. С выхода генератора последовательность прямоугольных импульсов с частотой следования около 100 кГц поступает на входы "С" регистров сдвига DD1.1 и DD1.2, образующих 8-разpядный pегистpа сдвига. Запись инфоpмации в pегистpа пpоисходит по входам "D". На вход "D" pегистpа DD1.1 сигнал поступает с элементa обратной связи сумматора по модулю 2 - DD2.1. При вккочении питания возможно состояние регистров, когда на всех выходах присутствуют низкие уровни. Так как в регистрах М-последовательности запрещено появление нулевой комбинации, то в схему введена цепь запуска генератора, выполненная на элементе DD2.2. При включении питания последний формирует на своем выходе уровень логической единицы, который выводит регистр из нулевого состояния. На дальнейшую работу генератора цепь запуска не оказывает никакого влияния. Сформированный псевдослучайный сигнал снимается с 8-го разряда регистра сдвига и поступает для дальнейшего усиления и излучения. Напряжение источника питания может быть от 3 до 15 В.
В устройстве использованы КМОП микросхемы серии 561, их можно заменить на микротомы серий К564, К1561 или К176. В последнем случае напряжение питания должно быть 9 В.
Правильно собранный генератор в налаживании не нуждается. Изменением тактовой частоты можно регулировать диапазон частот шума и интервал между спектральными составляющими для заданной неравномерности спектра.
