Детектор поля со звуковой сигнализацией и регулировкой чувствительности

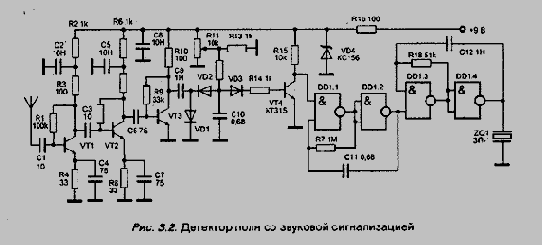

От предыдущего данное устройство отличается более высокой чупствительностью н возможностью регулировки чувствительности. Это устройство одновременно и сложнее вышеописанного. Принципнальная схема детектора приведена на рис. 3.2.

Сигнал, принимаемый антенной, усиливается широкополосным трехкаскадным апериодическим усилителем высокой частоты на транзисторах VT1-VT3 типа КТ3101. Усиленный сигнал с нагрузки транзистора VT3, резистора R10, через конденсатор С9 поступает на детектор, собранный по схеме удвоения напряжения на диодах VD1, VD2. Положительное напряжение с регулятора чувствительности резистора R11 поступает на диоды VD1 и VD2 типа Д9Б. Протекание небольшого начального тока через эти диоды приводит к увеличению чувствительности детектора. Одновременно это напряжение поступает на базу транзистора VT4 типа КТ315 через диод VD3 типа Д9Б и резистор R14. Базовый ток приводит к открыванию транзистора VT4. На его коллекторе устанавливается потенциал логической единицы. При увеличении уровня сигнала на входе устройства постоянное напряжение на конденсаторе С10 уменьшается. Это ведет к закрыванию транзистора VT4. Уровень логической единицы, появляющийся на коллекторе транзистора VT4, разрешает работу генератора прямоугольных импульсов на элементах DD1.1, DD1.2, R17 и C11. Положительные импульсы частотой около 2 Гц разрешают работу генератора прямоугольных импульсов на элементах DD1.3, DD1.4, R18 и С12. С выхода этого генератора прямоугольные импульсы с частотой следования 1,5-2 кГц, промодулированные частотой 2 Гц, поступают на пьзокерамичсский преобразователь ZQ1 типа ЗП-1. Питание устройства ocуществляется от параметрического стабилизатора на стабилитроне VD4 типа КС156 и резисторе R16.

В устройстве использованы резисторы типа МЛТ-0,125. Транзисторы VT1-VT3 можно заменить на КТ3120, КТ3124 или КТ368. В последнем случае уменьшается диапазон регистрируемых сигналов. Диоды VD1-VD3 могут быть любые германиевые высокочастотные. Стабилитрон VD4 может быть любым с напряжением стабилизации 5,6-7,0 В.

Настройку детектора производят по вышеприведенной методике. Верхний предел частоты регистрируемых сигналов у этого детектора может достигать 900-1000 МГц. Регулировка прибора заключается в установлении такого уровня чувствительности детектора резистором R11, при котором компенсируется фоновый уровень радиоизлучения в данном помещении. При этом звуковой сигнализатор не должен работать. При приближении детектора к источнику излучения (микропередатчику) уровень напряженности поля начинает превышать фоновый и звуковая сигнализация срабатывает.
