3.2.3. Криптографические методы и средства защиты
Кардинальной мерой предотвращения прослушивания телефонных разговоров является использование криптографических методов защиты информации. В настоящее время для защиты телефонных сообщений применяют два метода: преобразование аналоговых параметров речи и цифровое шифрование. Устройства, использующие эти методы, называются скремблерами.
При аналоговом скремблировании производится изменение характеристики исходного звукового сигнала таким образом, что результирующий сигнал становится неразборчивым, но занимает ту же частотную полосу. Это дает возможность без проблем передавать его по обычным телефонным каналам связи. При этом методе сигнал может подвергаться следующим преобразованиям:
- частотная инверсия;
- частотная перестановка;
- временная перестановка.
При цифровом способе закрытия передаваемого сообщения непрерывный аналоговый сигнал предварительно преобразуется в цифровой вид. После чего шифрование сигнала происходит обычно с помощью сложной аппаратуры, зачастую с применением компьютеров.
Ниже приводится описание скремблера, использующего метод частотной инверсии. Этот метод давно и успешно применяется американскими полицейскими службами и обеспечивает эффективную защиту радио- и телефонных переговоров от постороннего прослушивания.

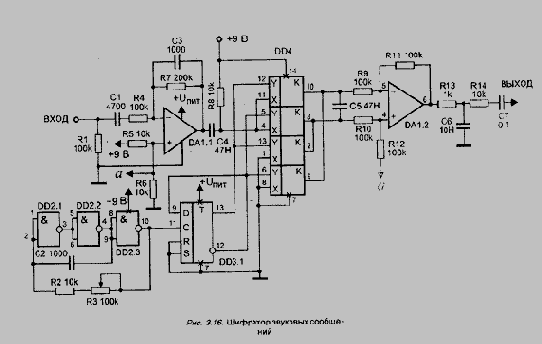

Частотно-инвертированный сигнал выделяется из нижней боковой полосы спектра балансного-преобразования звукового сигнала с над звуковой несущей. Две последовательные инверсии восстанавливают исходный сигнал. Устройство работает как кодер и декодер одновременно. Синхронизации двух скремблеров не требуется. Принципиальная схема такого скремблера приведена на рис. 3.16.
Это устройство состоит из тактового генератора на микросхеме DD2 типа К561ЛА7, вырабатывающего сигнал частотой 7 кГц, делителя-формирователя несущей 3,5 кГц на микросхеме DD3.1 типа К561ТМ2, аналогового коммутатора балансного модулятора на микросхеме DD4 типа K561KT3, входного полосового фильтра с полосой пропускания 300-3000 Гц на микросхеме DА1.1 типа К574УД2 и сумматора балансного модулятора с фильтром низкой частоты на микросхеме DА1.2. Подстройка частоты тактовых импульсов, а следовательно частоты несущей, производится многооборотным резистором R3.

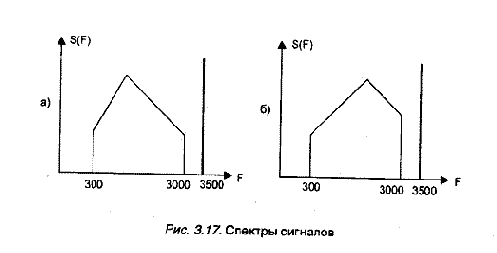

На рис. 3.17 представлены спектры входного (а) и преобразованного (б) сигналов.
В пределах полосы частот 300-3000 Гц разборчивость речи после двух преобразований составляет не менее 65%.
