Защита питающих цепей радиоэлектронной аппаратуры
Сетевой фильтр
Сетевые фильтры обеспечивают защищенность электронного устройства не только от внешних помех, но и от разного рода сигналов, генерируемых устройствами, которые могут служить источником утечки информации.
К числу защищаемых устройств относят самую разнообразную аппаратуру: компьютеры, приемники диапазона длинных и средних волн, радиотрансляционные приемники и др. Сетевой фильтр включают между энергетической сетью и устройством потребителя.

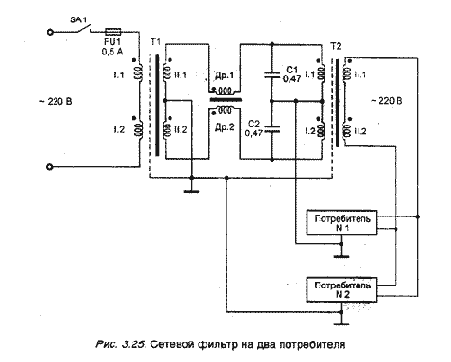

На рис. 3.25 представлена принципиальная схема сетевого фильтра, рассчитанного на мощность нагрузки 100 Вт.
Он обеспечивает питание одновременно двух потребителей.
В данном фильтре использованы два способа подавления помех: фильтрация режекторным дросселем Др1, Др2 и экранирование сетевой обмотки трансформатора Т1 и выходной обмотки трансформатора Т2. Электростатическим экраном сетевой обмотки трансформатора Т1 и выходной обмотки трансформатора Т2 служат магнитопроводы и низковольтные обмотки трансформаторов, расположенные поверх высоковольтных и соединенные с общим проводом фильтрам устройств-потребителей. Так как направление намотки обмоток и индуктивность дросселей Др1 и Др2 одинаковы, а токи через обмотки Др1 и Др2 противофазны, то сумма магнитных полей этих обмоток равна нулю и результирующее сопротивление дросселей переменному току промышленной частоты равно активному сопротивлению обмоток. Следовательно, падение напряжение на дросселях Др1, Др2 практически равно нулю.
В устройстве использованы два готовых трансформатора Т1 и Т2 типа ТПП296-127/220-50. Режекторный дроссель Др1, Др2 выполнен на ферритовом кольцевом магнитопроводе марки М4000 размером К65х32х8. Две обмотки наматываются в два провода, одновременно, проводом МГШВ-0,5 и содержат по 20 витков каждая. Намотка должна быть в один слой. Марка феррита и размер сердечника могут быть другими, но индуктивность дросселей должна быть около 1,5 мГн. Конденсаторы С1 и С2 должны быть рассчитаны на напряжение более 400 В.
